ATEX认证概况
20世纪初期，在潜在爆炸性环境中工作的工人在经历了各种致命的矿难之后，其安全问题开始了一段漫长的演化过程。
ATEX是法语“Atmospheres EXplosibles”的缩写，意思是“爆炸性环境”。从2003年7月1日起，所有进入欧洲经济区(EEA)并用于爆炸性环境中的设备和保护系统，必须符合ATEX 指令(94/9/EC)。
2014年欧盟颁布了新防爆ATEX指令2014/34/EU，新指令2014/34/EU将于2016年4月20日起正式执行。随着指令更新，欧委会将根据新立法架构（NLF）执行防爆指令条例。
新版本的指令在保持产品范围，产品的等级划分，基本安全要求以及一致性评估流程不变的情况下，引入了新立法架构（NLF）：更详细地规定了经销营商的义务。同时在新的NFL架构下，对公告机构的在认证过程中的要求更加细化，更加明确机构在认证过程中的职责。
这个指令覆盖了矿井及非矿井设备，与以前的指令不同，它包括了机械设备及电气设备，把潜在爆炸危险环境扩展到空气中的粉尘、可燃性气体、可燃性蒸气与薄雾。
ATEX认证防爆指令核心要求
保护人们的安全和健康，以及在一定情况下保护家畜的健康和财产安全，特别是要格外保护工人免遭潜在爆炸性环境适用的设备和体统所产生的危害。
ATEX认证前提条件
1. 设备一定自身带有点燃源；
2. 预期被用于潜在爆炸性环境（空气混合物）；
3. 是正常的大气条件下。
该指令也适用于安全使用必需的部件，以及在适用范围内直接对设备安全使用有利的安全装置。这些装置可以在潜在爆炸性环境外部。
ATEX认证划分类别
ATEX 94/9/EC 指令根据安装设备的保护水平将设备划分为三个类别：
1. 1 类（ Category 1 ） — 非常高的防护水平
2. 2 类（ Category 2 ） — 高防护水平
3. 3 类（ Category 3 ）— 正常的防护水平
如果设备被用于 0、1或2区，则类目数字后跟一字母G（气体、蒸气/薄雾）：
如果设备被用于 20、21或22区，则类目数字后跟一字母D（粉尘）：
0区：爆炸性气体环境连续出现或长时间存在的场所，危险环境存在的时间大于1000小时/年。
1区：在正常运行时，可能出现爆炸性气体环境的场所，危险环境存在的时间在10-1000小时/年之间。
2区：在正常运行时，不可能出现爆炸性气体环境，如果出现也时偶尔发生并且仅是短时间存在的场所，危险环境存在的时间少于10小时/年
20区在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物连续或长时间存在的场所
21区在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物有可能出现的场所
22区在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物连续或长时间存在的场所
ATEX认证的适用范围
ATEX认证适用的设备范围特别大，包括如固定的海上平台、石化厂、面粉磨坊及其他可能存在潜在爆炸性环境场所所适用的设备。
1. ATEX认证电气类设备：电气类设备是指包含电子部件，用于产生、储存、分配、转换电能的设备或用电能为能量的控制设备
2. ATEX认证非电气设备：只有机械运动的设备，这些运动的部件会产生引爆源（如：热的表面，摩擦火花等）如减速箱、风扇、压缩机、制动器、搅拌机，非电气设备通常和电气设备连接以提供动能。
ATEX认证不包含以下产品，类似产品可能适用于欧盟其他指令
1）拟用于医疗环境下的医疗器械
2）爆炸危险完全是由于爆炸性物质或不稳定的化学物质所引起的那些设备和防护系统；
3）拟用于家庭和非商业性环境下的设备，在这种环境下很少形成潜在爆炸性气体；
4）若发生也仅只是燃气泄露事故的结果；
5）包括在指令89/686/EEC之中的个人防护装置；
6）航海船舶和移动式离岸装置连同其上的设备；
7）运输工具，即通过空运或公路，铁路或水运网络专门用于运送旅客的车辆及其拖车，以及设计用来通过空中、公路或铁路网或水道运送货物的运输工具。拟在爆炸性环境使用的车辆将不包括在内。

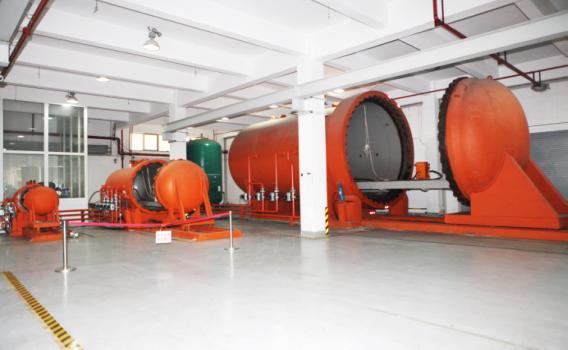

ATEX认证防爆关键测试内容
1. 外壳冲击测试及最高表面温度测定
2. 非金属材料耐热耐寒试验
3. 基准压力测试
4. 过压测试
5. 内部引爆不传爆测试
防爆设备ATEX认证标准
1.电器类产品标准（气体）
|
Standard/标准 |
Description /描述 |
Concept of protection |
|
EN 60079-0 :2006 |
Electrical apparatus for explosive gas atmospheres Part 0: General requirements 爆炸性气体环境用电气设备.一般要求 |
|
|
EN 60079-1 :2007 |
Explosive atmospheres - Part 1: Equipment protection by flameproof enclosures "d" 爆炸性环境."d"型防火外壳的设备防护 |
d |
|
EN 60079-2 :2007 |
Explosive atmospheres - Part 2: Equipment protection by pressurized enclosure "p" 爆炸性环境."p"型压力封装的设备防护 |
p |
|
EN 60079-5 :2007 |
Explosive atmospheres - Part 5: Equipment protection by powder filling "q" 爆炸性环境.粉末填料"q"型防护设备 |
q |
|
EN 60079-6 :2007 |
Explosive atmospheres - Part 6: Equipment protection by oil immersion "o" 爆炸性气氛 -第6部分：浸油"o"的设备保护 |
o |
|
EN 60079-7 :2007 |
Electrical apparatus for explosive gas atmospheres Part 7: Increased safety "e" 爆燃性环境.增加安全性"e"型防护设备 |
e |
|
EN 60079-11 :2007 |
Explosive atmospheres - Part 11: Equipment protection by intrinsic safety "i" 爆炸性环境.用原有安全度"i"的防护设备 |
i |
|
EN 60079-15 :2005 |
Electrical apparatus for explosive gas atmospheres Part 15: Construction. test and marking of type of protection "n" 爆炸性气体环境用电气设备.n型保护电器装置的结构、试验和标记 |
n |
|
EN 60079-18 :2004 |
Electrical apparatus for explosive gas atmospheres Part 18: Construction. test and marking of type of protection encapsulation "m" 爆炸性气体环境用电气设备.包封"m"型防护电气设备的建造、试验和标记 |
m |
2.电气类产品标准（粉尘）
|
Standard No |
Title |
Concept of protection |
|
EN 61241-0 :2006 |
Electrical apparatus for use in the presence of combustible dust Part 0: General requirements 可燃性粉尘场合用电气设备.第0部分:一般要求 |
|
|
EN 61241-1 :2004 |
Electrical apparatus for use in the presence of combustible dust Part 1: Protection by enclosures "tD" 有可燃性粉尘场合用电气设备.外壳防护"tD"型 |
tD |
|
EN 61241-4 :2006 |
Electrical apparatus for use in the presence of combustible dust Part 4: Type of protection "pD" 用含易燃粉尘的电气设备.第4部分:"pD"保护的类型 |
pD |
|
EN 61241-11 :2006 |
Electrical apparatus for use in the presence of combustible dust Part 11: Protection by intrinsic safety "iD" 使用含有易燃粉尘的电气设备.第11部分:用原有安全度"iD"保护 |
iD |
3.非电气类产品标准
|
Standard No |
Title |
Concept of protection |
|
EN 13463-1 :2009 |
Non-electrical equipment for use in potentially explosive atmospheres - Part 1: Basic method and requirements 潜在性爆炸环境用非电气设备.基本方法和要求 |
|
|
EN 13463-2 :2004 |
Non-Electrical Equipment for Potentially Explosive Atmospheres - Part 2: Protection by flow restricting enclosure ′fr′ 潜在爆炸性环境中使用的非电气设备.流量限制外壳"fr"型保护设备 |
fr |
|
EN 13463-3 :2005 |
Non-electrical equipment for use in potentially explosive atmospheres - Part 3: Protection by flameproof enclosure ′d′ 潜在爆炸性环境中用的非电气设备. 防火外壳 |
d |
|
EN 13463-4:2005 |
Non-electrical equipment for use in potentially explosive atmospheres — Protection by inherent safety ‘g’ 潜在爆炸性环境中用的非电气设备.：本安‘g’保护 |
g |
|
EN 13463-5 :2003 |
Non-electrical equipment intended for use in potentially explosive atmospheres Part 5: Protection by constructional safety c 潜在性爆炸环境中使用的非电气设备.结构安全"C"型防护设备 |
c |
|
EN 13463-6:2005 |
Non-electrical equipment for potentially explosive atmospheres-part 6 protection by pressurization 潜在爆炸性环境用非电气设备 第6部分：控制点燃源型‘b’ |
b |
|
EN 13463-7:2005 |
Non-electrical equipment for potentially explosive atmospheres-part 7 protection by pressurization 潜在爆炸性环境中使用的非电气设备.正压型 |
p |
|
EN 13463-8 :2003 |
Non-electrical equipment for potentially explosive atmospheres Part 8: Protection by liquid immersion ′k′ 潜在爆炸性环境中使用的非电气设备.液浸"K"型防护设备 |
k |
ATEX认证区域分类
ATEX 94/9/EC指令根据安装设备的保护水平，可将设备划分为三个类别：
（1）1类（Category 1）－非常高的防护水平
（2）2类（Category 2）－高防护水平
（3）3类（Category 3）－正常的防护水平
而危险场所的危险性可划分为：
|
爆炸性物质 |
区域定义 |
中国标准 |
|
气体、蒸汽、薄雾 |
在正常情况下，爆炸性气体混合物连续或长时间存在的场所 |
0区 |
|
在正常情况下，爆炸性气体混合物有可能出现的场所 |
1区 |
|
|
在正常情况下，爆炸性气体混合物不可能出现，仅仅在不正常情况下，偶尔或短时间出现的场所 |
2区 |
|
|
粉尘或纤维 |
在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物连续或长时间存在的场所 |
20区 |
|
在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物有可能出现的场所 |
21区 |
|
|
在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物不可能出现，仅仅在不正常情况下，偶尔或短时间出现的场所 |
22区 |

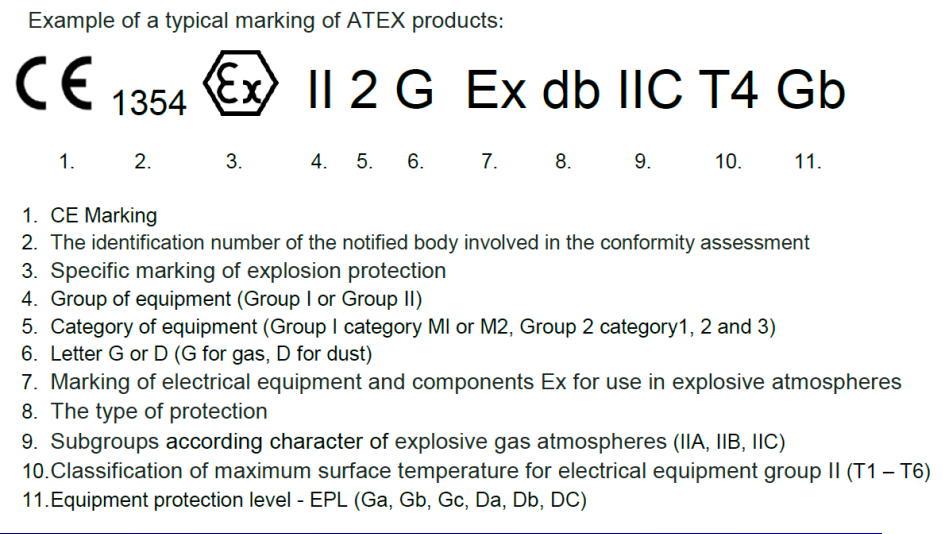

ATEX标志

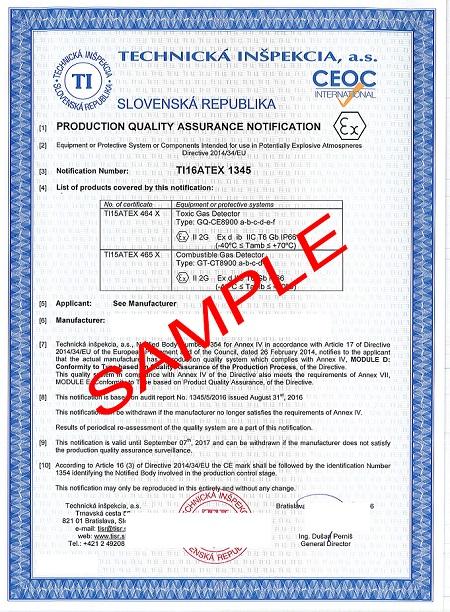

1. CE 字母是代表产品符合CE法规的要求，因为ATEX认证也是CE认证里的一个指令。
2. CE后面的4个数字，代表发证机构在欧盟官网备案的公告号，此公告号可在欧盟官网查询。比如1354代表斯洛伐克TI机构。
3. 六边形里的EX， 代表防爆产品的标志，是Explosion的缩写；
4. 代表设备的组别，即产品的使用区域，一般分为“I”,"II"和“III”，"I”代表矿用环境下使用的设备，“II”代表非矿用环境下的气体，“III”代表非矿用环境下的粉尘环境；
5. 2代表设备的使用类别
6. G代表气体环境
7. Ex 为防爆标识
8. d表示防爆类型为隔爆型
9. IIC 表示气体环境下的气体为氢气
10. T4表示温度
11. Gb, 表示设备的保护等级
申请ATEX认证需要准备的资料
1、ATEX认证申请表
2、工商营业执照
3、样品
4、产品电气原理图、总装图、PCB图，结构图、元器件清单及规格书、铭牌等。
5、符合欧盟标准要求的企业标准、产品说明书等
6、其他资料
ATEX认证流程
1、斯洛伐克TI根据客户提供的产品信息、图纸、原理图等做报价并签订合同
2、预付款和准备样品
4、审核及测试
5、审核测试报告等所有技术文件
6、签发证书
ATEX认证的周期
认证的周期跟客户提供资料的情况及防爆型式、审厂等有关，具体的周期以实际为准。
1、前期资料准备：4周
2、现场审核及正式测试周期：防爆型式不同周期也不同
3、出报告周期：1-2周
4、审核所有技术文件到签发证书：2-4周
ATEX认证的费用
根据产品类别，型号数量等由斯洛伐克TI确定费用。
ATEX与IECEx的区别：
ATEX是欧盟强制性认证，所有在欧盟市场流通的防爆设备都必须通过ATEX防爆指令94/9/EC认证，才可以销售。
